図が2枚のとき

図が2枚のときの例です． 以下の例をそのまま貼り付けて使用できます．

Table of contents

1. 配置を自動で行う
   1. 横に配置するとき
   2. 縦に配置するとき
2. 異なる図番号の図を単独ページに配置するとき
3. 異なる図番号の図を横に配置するとき

---

配置を自動で行う

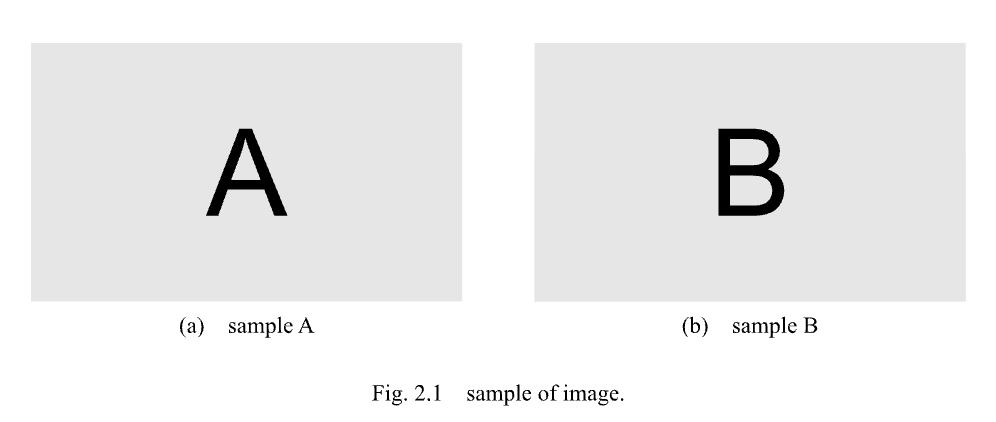

横に配置するとき

#fig(
    grid(
        columns: (50%, 50%),
        [
            #figure(
                image("../figure/image-A.svg"),
                caption: [sample A],
                kind: "sub-figure",
                supplement: [],
            )<sample-A>
        ],
        [
            #figure(
                image("../figure/image-B.svg"),
                caption: [sample B],
                kind: "sub-figure",
                supplement: [],
            )<sample-B>
        ]
    ),
    caption: [sample of image.],
    label: <sample>,
)

---

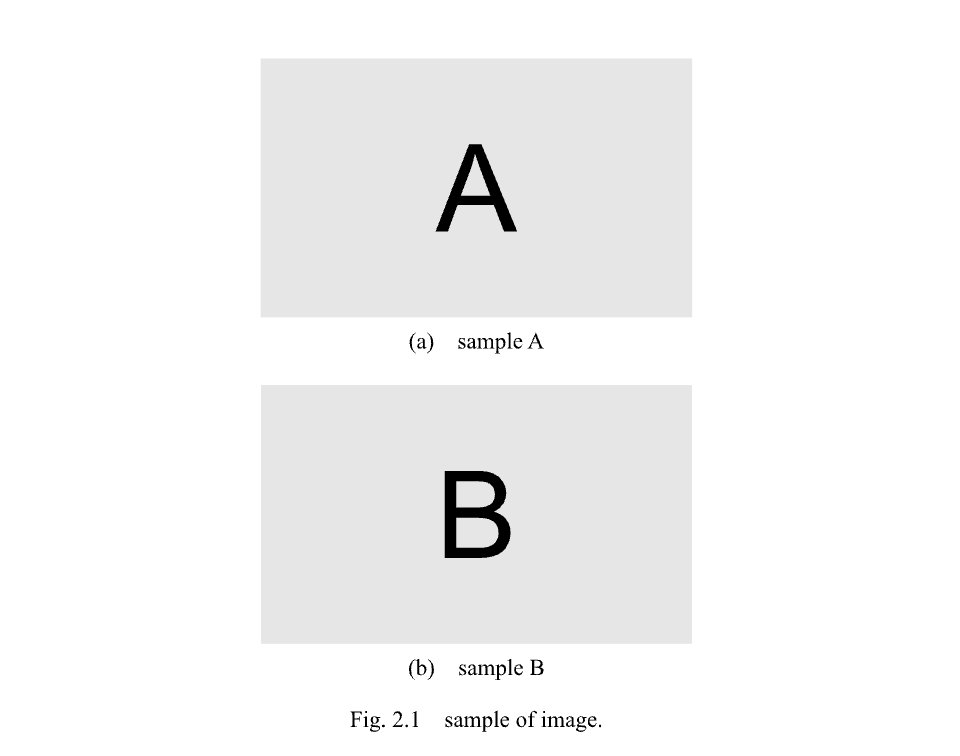

縦に配置するとき

#fig(
    grid(
        columns: (100%),
        [
            #figure(
                image("../figure/image-A.svg"),
                caption: [sample A],
                kind: "sub-figure",
                supplement: [],
            )<sample-A>
        ],
        [
            #figure(
                image("../figure/image-B.svg"),
                caption: [sample B],
                kind: "sub-figure",
                supplement: [],
            )<sample-B>
        ]
    ),
    caption: [sample of image.],
    label: <sample>,
)

上記の設定では自動配置の例を示していますが，最も外側のfig関数にplacementを指定することで手動で配置することもできます． 配置の注意については，図が1枚のときを参照してください．

---

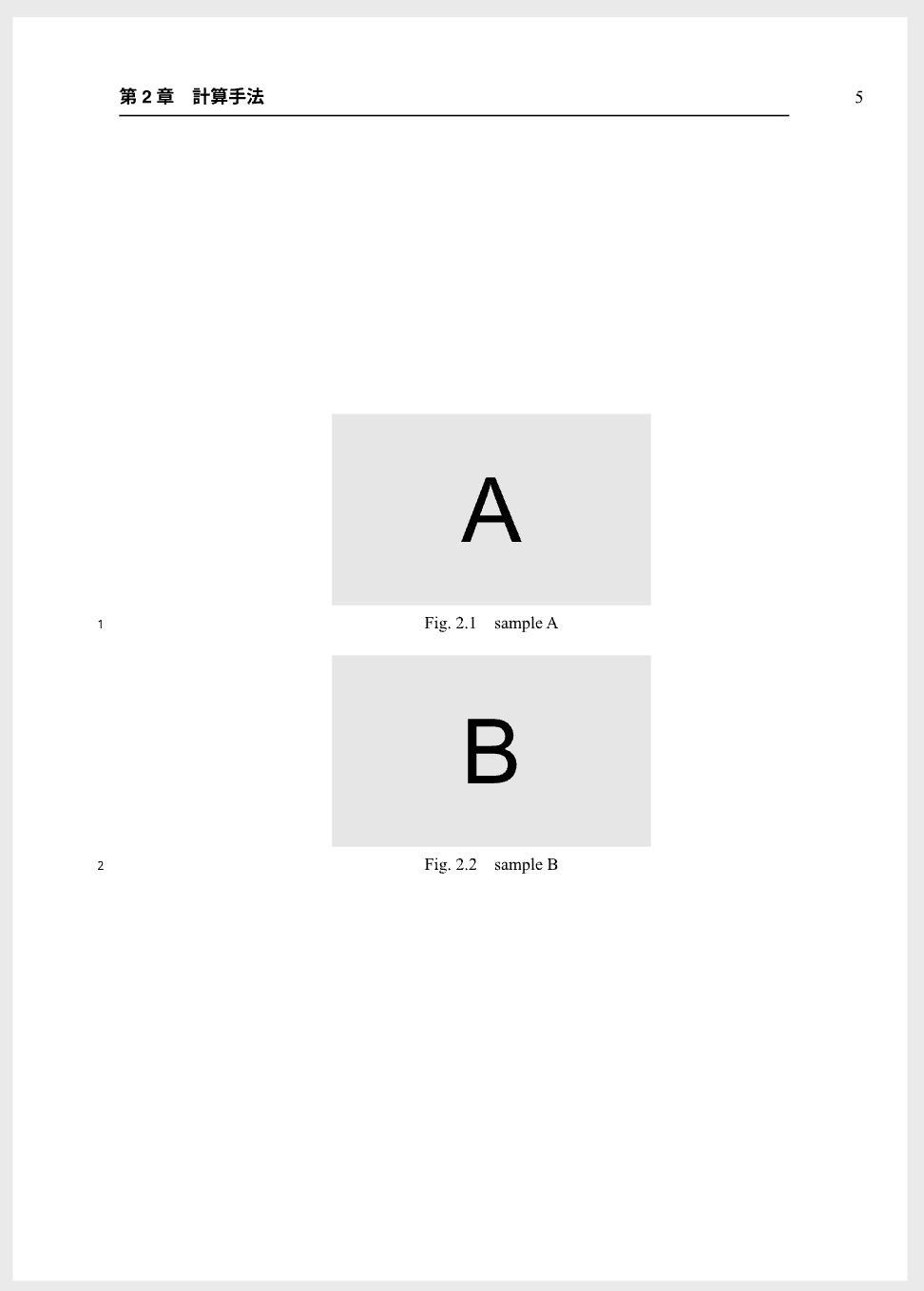

異なる図番号の図を単独ページに配置するとき

• スペースの関係で，異なる図番号の複数の図を単独ページに配置したいときがあります． このとき，一番外側にfig関数を利用し，内側はfigure関数を利用します．
• fig関数ではkindを"none"に，supplementを[]として指定します．
• 単独ページとするには，placementをpageに指定します．

#fig(
    grid(
        columns: (100%),
        [
            #figure(
                image("../figure/image-A.svg"),
                caption: [sample A],
            )<sample-A>
        ],
        [
            #figure(
                image("../figure/image-B.svg"),
                caption: [sample B],
            )<sample-B>
        ]
    ),
    kind: "none",
    supplement: [],
    placement: page
)

---

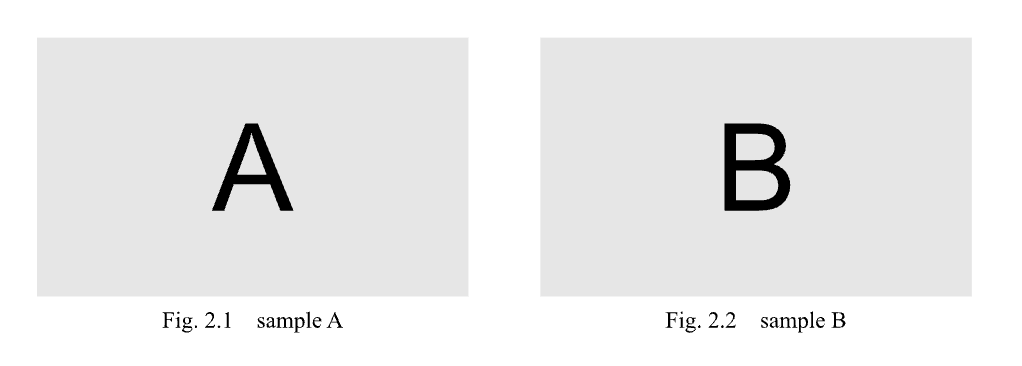

異なる図番号の図を横に配置するとき

以下の方法はページ数を節約するために使用されますが，学位論文の場合はページ数に制限がないため，基本的に使用しないようにしてください． ただし，ページ数制約のあるabstractの作成時などには使用する可能性があります．

#fig(
    grid(
        columns: (50%, 50%),
        [
            #figure(
                image("../figure/image-A.svg"),
                caption: [sample A],
            )<sample-A>
        ],
        [
            #figure(
                image("../figure/image-B.svg"),
                caption: [sample B],
            )<sample-B>
        ]
    ),
    kind: "none",
    supplement: [],
)
